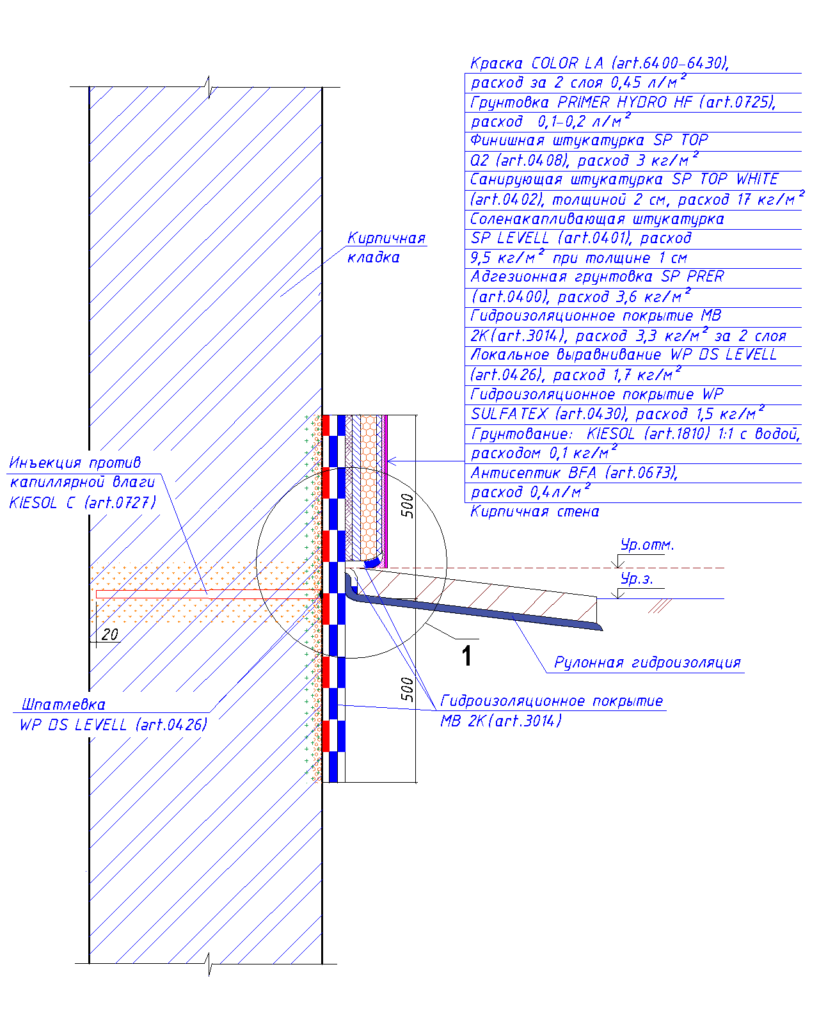

Гидроизоляция цоколя

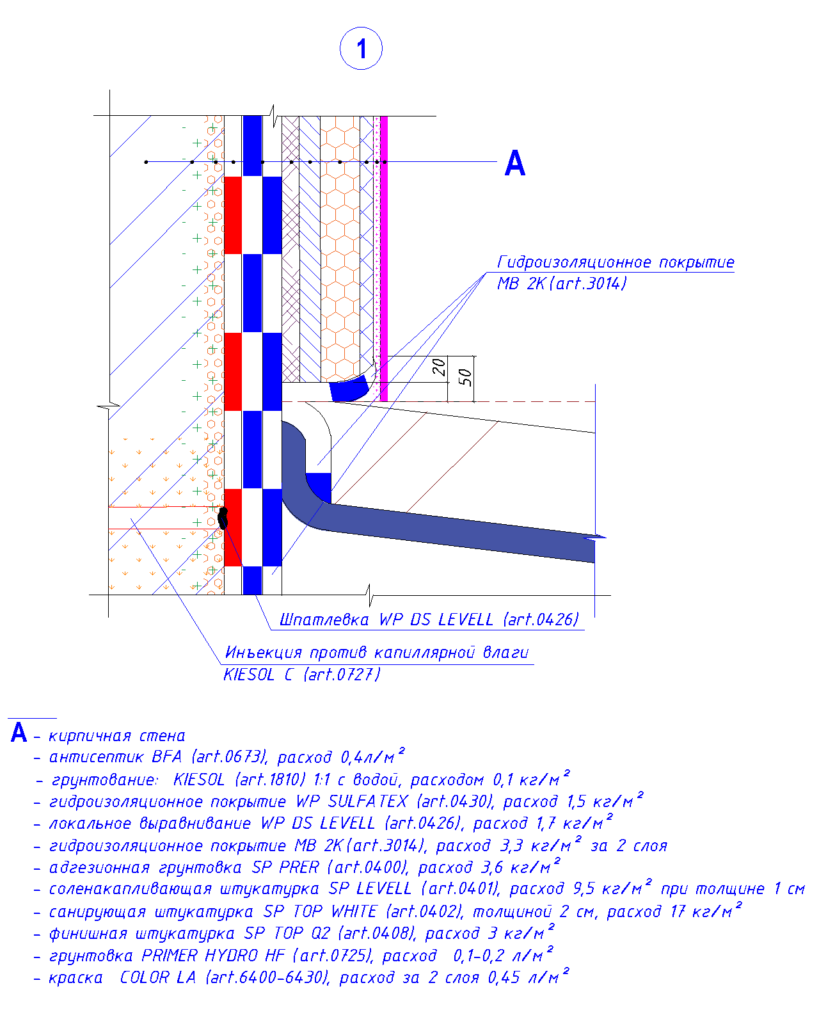

3. Вертикальная гидроизоляция (минимум 50см выше и 50см ниже уровня земли)

• Грунтование всей гидроизолируемой поверхности жидким комбинированным продуктом из водоотталкивающих соединений кремниевой кислоты не содержащим растворителей, с укреплением ≤ 5 Н/мм², водоотталкиванием w < 0,5 кг/(м²*ч), паропроницаемостью > 90 % типа Remmers Kiesol (арт.1810), разбавленным водой в соотношении 1:1 (нанесение при помощи ручного пульверизатора или кистью). Общий расход 0,2 кг/м2;
• Нанесение гидроизоляционной обмазки на цементном вяжущем, обладающей высокой устойчивостью к сульфатам, водонепроницаемостью, адгезией к основанию, водо- и морозостойкостью, прочностью на сжатие ок. 30 Н/мм2, коэффициентом водопоглощением w < 0,1 кг/м2*ч0,5, паропроницаемостью (коэффициент сопротивления паропроницаемости μ ≤ 200) типа Remmers WP Sulfatex (Sulfatexschlamme) (арт.0430), согласно СТБ 1543-2005, жесткой щеткой или кистью. Расход: ок. 1,5 кг/м2;
• При необходимости локальное выравнивание высококачественным минеральным строительным раствором быстрого твердения с высокой эластичностью и устойчивостью, прочностью на сжатие ок. 20 Н/мм2, коэффициентом водопоглощением w < 0,1 кг/м2*ч0,5, паропроницаемостью (коэффициент сопротивления паропроницаемости μ < 200) типа Remmers WP DS Levell (Dichtspachtel) (арт.0426), согласно СТБ 1543-2005. Нанесение методом «свежее на свежее» с расходом 1,7 кг\м2 при толщине слоя 1 мм; Нанесение 2-ого и 3-его слоя гидроизоляции WP Sulfatex (Sulfatexschlamme) (арт.0430). Расход за 2 слоя 3 кг/м2;
• К свежему слою WP Sulfatex (Sulfatexschlamme) (арт.0430) прижать рулонную гидроизоляцию и выполнив гидроизоляционный замок, нанесением слоя эластичной гидроизоляции MB 2K (Multi-Baudicht 2K) (арт. 3014) на рубероид. Основой MB 2K (арт. 3014) являются: полимерное вяжущее, цемент, специальные наполнители, добавки. Быстрое время высыхания: ок. 18 часов (при 5°C/отн.вл.возд 70 %), коэффициент сопротивления паропроницаемости: μ~6600, водонепроницаемость: до 10 м водяного столба,не содержит растворителей, низкая эмиссия вредных веществ, не содержит битума, высокая эластичность и способность к перекрытию трещин ≥ 3 мм, возможность нанесения шламованием, шпатлеванием и набрызгом, высокая прочность на сжатие, быстрый набор устойчивости к воздействию осадков (ок. 2 ч), устойчивость к напорной влаге без армирующего полотна, визуальный контроль высыхания, адгезия ко всем типам минеральных оснований и старым битумным основаниям, подходит для нанесения на вертикальные и горизонтальные поверхности и под стяжки, возможность окрашивания, устойчивость к антигололедным солевым реагентам, устойчивость к ультрафиолету, морозостойкость и устойчивость к старению, быстрый набор прочности к пешеходным нагрузкам и укладке финишных покрытий (≥ 4 ч),высокая тиксотропность, возможность гидроиспытания уже через 9 часов. Расход за 2 слоя 3,3 кг/м2;

4. Мероприятия по оштукатуриванию (с созданием воздушного зазора 2см)

• Подготовка основания под нанесение минеральных штукатурок, сульфатоустойчивый раствор в качестве адгезионного слоя с прочностью на сжатие в среднем 9,0 Н/мм², коэффициентом сопротивления паропроницаемости μ ≤ 15, глубиной проникновения воды спустя 1 час > 5 мм, низким содержанием активных щелочей типа Remmers SP Prer (Vorspritzmörtel) (арт.0400), согласно СТБ 1263-2001, с расходом 3,6 кг/м2;
• Восполнение локальных утрат и выравнивание общей поверхности слабощелочной минеральной штукатуркой-грунтом способной к накапливаю солей, с высокой тиксотропностью и паропроницаемостью (коэффициент сопротивления паропроницаемости μ<18), прочностью на сжатие 3,5 – 7,5 Н/мм2, капиллярным водопоглощением > 1,0 кг/м2, глубиной проникновения воды > 5 мм, устойчивостью к воздействию солей, водостойкостью и атмосферостойкостью, пористостью >50% от общего объема, адгезионной прочностью ≥ 0,08 Н/мм², теплопроводностью ≤ 0,27 Вт / м*K, с возможностью нанесения толщиной в несколько см за один рабочий проход типа Remmers SP Levell (Grundputz) (арт.0401), согласно СТБ 1263-2001, с расходом 9,5 кг/м2 при толщине 1 см (за 1 рабочий проход допускается нанесение толщиной до 4 см). При этом сначала штукатурку наносят в качестве контактного слоя, дают этому слою схватиться, после чего продолжают нанесение слоя до предусмотренной толщины. Для нанесения толщиной более 4 см выполнить 2 рабочих хода, при этом после 1 слоя выдержать технологический перерыв и дать поверхности просохнуть, 2 слой нанести минимум на следующий день;
• Нанесение минеральной волокносодержащей санирующей штукатурки типа Remmers SP Top White (Sanierputz Altweiss) (арт.0402), согласно СТБ 1263-2001. Обладает высокой тиксотропностью, устойчивостью к воздействию солей, прочностью на сжатие 1,5 – 5,0 Н/мм2, пористостью > 50 % по объему, паропроницаемостью (коэффициент сопротивления паропроницаемости μ<12), капиллярным водопоглощением ≥ 0,3 кг/м2, водостойкостью, устойчивостью к воздействию атмосферных осадков и низких температур. Температура применения: от +5 ºС до +30°С, теплопроводность: ок. 0,25 Вт/(м*К), глубина проникновения воды : < 5 мм, адгезионная прочность: ≥ 0,08 Н/мм². Нанесение вручную или при помощи штукатурной машины в один слой толщиной 2 см. При этом сначалаштукатурку наносят в качестве контактного слоя, дают этому слою схватиться, после чего продолжают нанесение слоя до предусмотренной толщины. Средний расход 17 кг/м2 при толщине 2 см.
• Нанесение финишной минеральной шпатлёвки, раствора, армированного волокнами SP Top Q2 (Feinputz) (арт. 0408), согласно СТБ 1263-2001, с хорошей эластичностью, устойчивостью к сползнаию, адгезией, прочностью на сжатие 5 Н/мм2, капиллярным водопоглощением ≤ 0,5 кг/м2, паропроницаемостью (коэффициент сопротивления паропроницаемости μ ≤ 25), прочностью на сжатие 1,5 – 5 Н/мм2, макс. размер зерна: 0,5 мм, адгезионной прочностью: ≥ 0,08 Н/мм² водостойкостью, атмосферостойкостью, морозостойкостью. Нанести продукт вручную зубчатым шпателем, кельмой толщиной ок. 2,5 мм с расходом 3,0 кг/м2 и загладить. Через 30 – 60 минут можно затереть поверхность войлоком. Работать по свежему слою. Время пригодности для нанесения: ок. 2 ч.
• Нанесение эластичной гидроизоляции MB 2K (Multi-Baudicht 2K) (арт. 3014) в область воздушного зазора, с заведением на штукатурные слои на 5см.

5. Покраска

• Нанесение водной грунтовки глубокого проникновения с хорошим укрепляющим и гидрофобизирующим действием, плотность 1 г/см³, щелочеустойчивостью до рН- значения 14, проникающей способностью, выравниванием впитывающей способности основания типа Remmers Primer Hydro HF (Hydro-Tiefengrund) (арт. 0725), с расходом ок. 0,1 — 0,2 л/м2;
• На следующие сутки нанести слой краски Color LA (Siliconharzfarbe LA) (арт.6400-6430) — пигментированная эмульсионная краска на основе силиконовой смолы. Обладает с пленочной защитой от поражения водорослями и грибком, высокой паропроницаемостью (cопротивление диффузии водяного пара Sd ≤ 0,14 м), коэфф. водопоглощения w ≤ 0,1 кг/м2 *ч0,5, низким внутренним напряжением, атмосферостойкостью, низкой склонностью к загрязнению, высокой непроницаемостью для жидкой влаги, устойчивостью к ультрафиолету, устойчивостью к промышленным газовым выбросам и микроорганизмам, без склонности к набуханию, не препятствующей реакции карбонизации, не утрачивающей влагу при быстром высыхании основания, экологически чистой. Вяжущее: низкомолекулярная эмульсия силиконовой смолы, пигменты: светостойкие, щелочестойкие оксидные пигменты, плотность: 1,45-1,53 г/см³ в зависимости от оттенка. Степень глянца: матовый, с минеральным характером, структура поверхности: гладкая, адгезионная прочность на неподготовленных основаниях: > 0,6 Н/мм² (на выветренных старых покрытиях: > 0,4 Н/мм²). Широкой кистью, щеткой или валиком нанести финишный слой при помощи продукта Color LA (Siliconharzfarbe LA) (арт.6400-6430), согласно СТБ 1197-2008. Между отдельными рабочими проходами в зависимости от условий необходимо выдержать технологический перерыв для высыхания слоя не менее 6 часов. Защищать от прямого солнечного излучения и дождя согласно основным правилам выполнения подобных строительных работ. Температура нанесения должна бытьне ниже + 5 °С. Расход за два слоя: 0,45 л/м2.
