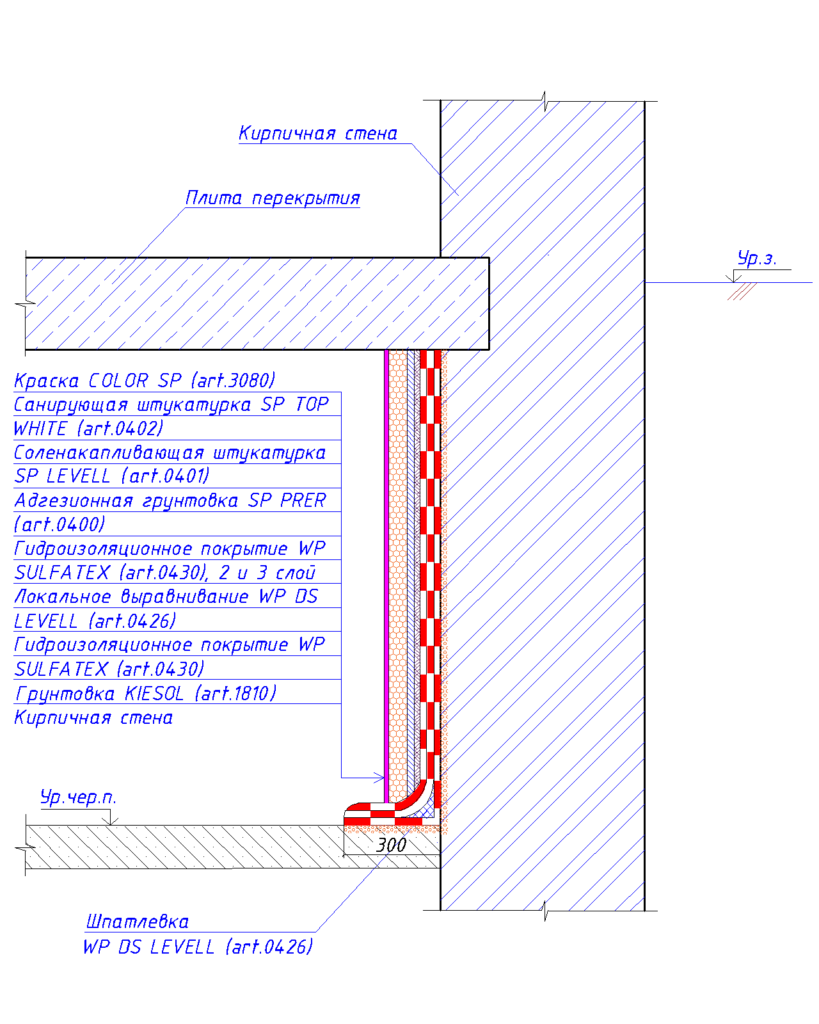

Гидроизоляция подвала

2. Вертикальная гидроизоляция (с заведением на пол 30см)

• Грунтование всей гидроизолируемой поверхности жидким комбинированным продуктом из водоотталкивающих соединений кремниевой кислоты не содержащим растворителей, с укреплением основания до 5 Н/мм², с сужением пор, водопоглощением w ≤ 0,5 кг/(м²*ч), паропроницаемостью > 90 %, уровнем рН ок. 11, защита от обратносторонней влаги, улучшением адгезии, повышением стойкости к химическому воздействию Kiesol (арт.1810), согласно ТР 2009/013/BY или аналогом, разбавленным водой в соотношении 1:1 (нанесение при помощи ручного пульверизатора или кистью). Является паропроницаемой зоной блокировки с глубокой защитой от обратносторонней влаги. Высококонцентрированный, экологически чистый продукт, подходит для внутренних работ, препятствует выходу солей. Расход материала 0,1 кг/м2;
• Адгезионный слой выполнить с помощью смеси сухой гидроизоляционной WP Sulfatex (Sulfatexschlamme) (арт.0430), согласно СТБ 1543-2005 или аналога, обладающей высокой устойчивостью к сульфатам, маркой по водонепроницаемости W12, или аналогом, основания не менее чем на 75%, прочностью сцепления с прогрунтованным Kiesol, или аналогом, основанием (ГОСТ 28574) не менее чем 3,0 МПа, пределом прочности на сжатие не менее 30 Н/мм2, с расходом около 1,5 кг/м2 на 1 мм толщины слоя. Рекомендуемая минимальная толщина высохшего адгезионного слоя не менее 1 мм. Смешать в пропорции 1:5 с водой и, после предварительного увлажнения основания до матово-влажного, нанести при помощи жесткой щетки или кисти.
• Выравнивания участков выполнить, при необходимости, с помощью смеси сухой гидроизоляционной WP DS Levell (Dichtspachtel) (арт. 0426), согласно СТБ 1543-2005 или аналогом, с показателем водопоглощения при капиллярном подсосе не более 0,4 кг/м2 (СТБ 1263), пределом порочности на сжатие (в возрасте 28 суток) не менее 20 Н/мм2, с расходом 1,7 кг\м2 при толщине слоя 1 мм. Отверждение без образования трещин, высокая адгезия, морозостойкость, высокая устойчивость к сульфатам. Смешать в пропорции 1:7 с водой и, после предварительного увлажнения основания до матово-влажного, нанести при помощи жесткой щетки или кисти.
• Нанесение 2-ого и 3-его слоя смеси сухой гидроизоляционной WP Sulfatex (Sulfatexschlamme) (арт.0430), согласно СТБ 1543-2005 или аналога, с расходом около 3 кг/м2 за 2 слоя.

3. Оштукатуривание

• Подготовка основания под нанесение минеральных штукатурок, сульфатоустойчивый раствор в качестве адгезионного слоя с прочностью на сжатие в среднем 9,0 Н/мм², коэффициентом сопротивления паропроницаемости μ ≤ 15, глубиной проникновения воды спустя 1 час > 5 мм, низким содержанием активных щелочей типа Remmers SP Prer (Vorspritzmörtel) (арт.0400), согласно СТБ 1263-2001, с расходом 3,6 кг/м2; нанесение соленакапливающей слабощелочной минеральной штукатурки-грунта способной к накапливаю солей, с высокой тиксотропностью и паропроницаемостью (коэффициент сопротивления паропроницаемости μ<18), прочностью на сжатие 3,5 – 7,5 Н/мм2, капиллярным водопоглощением > 1,0 кг/м2, глубиной проникновения воды > 5 мм, устойчивостью к воздействию солей, водостойкостью и атмосферостойкостью, пористостью >50% от общего объема, адгезионной прочностью ≥ 0,08 Н/мм², теплопроводностью ≤ 0,27 Вт / м*K, с возможностью нанесения толщиной в несколько см за один рабочий проход типа Remmers SP Levell (Grundputz) (арт.0401), согласно СТБ 1263-2001, с расходом 9,5 кг/м2 при толщине 1 см (за 1 рабочий проход допускается нанесение толщиной до 4 см). При этом сначала штукатурку наносят в качестве контактного слоя, дают этому слою схватиться, после чего продолжают нанесение слоя до предусмотренной толщины. Для нанесения толщиной более 4 см выполнить 2 рабочих хода, при этом после 1 слоя выдержать технологический перерыв и дать поверхности просохнуть, 2 слой нанести минимум на следующий день;
• Нанесение минеральной волокносодержащей санирующей штукатурки типа Remmers SP Top White (Sanierputz Altweiss) (арт.0402), согласно СТБ 1263-2001. Обладает высокой тиксотропностью, устойчивостью к воздействию солей, прочностью на сжатие 1,5 – 5,0 Н/мм2, пористостью > 50 % по объему, паропроницаемостью (коэффициент сопротивления паропроницаемости μ<12), капиллярным водопоглощением ≥ 0,3 кг/м2, водостойкостью, устойчивостью к воздействию атмосферных осадков и низких температур. Температура применения: от +5 ºС до +30°С, теплопроводность: ок. 0,25 Вт/(м*К), глубина проникновения воды: < 5 мм, адгезионная прочность: ≥ 0,08 Н/мм². Нанесение вручную или при помощи штукатурной машины в один слой толщиной 2 см. При этом сначала штукатурку наносят в качестве контактного слоя, дают этому слою схватиться, после чего продолжают нанесение слоя до предусмотренной толщины. Средний расход 17 кг/м2 при толщине 2 см;
• При необходимости получения эстетически гладкой поверхности, перед покраской нанесение финишной минеральной шпатлёвки, раствора, армированного волокнами SP Top Q2 (Feinputz) (арт. 0408), согласно СТБ 1263-2001, с расходом 3,0 кг/м2 и загладить.

4. Покраска

Нанесение высококачественной паропроницаемой краски для внутренних работ на основе акрилатной дисперсии Сolor SP (Sanierputzfarbe) (арт.3080), согласно ТР 2009/013/BY или аналог, специально предназначенная для окрашивания систем санирующих штукатурок. Плотность ок. 1,4 кг/л. Отличная укрывистость и экономичность, паропроницаемость (cопротивление диффузии водяного пара Sd ̴0,1 м), не содержит растворителей и пластификаторов, низкая эмиссия вредных веществ, устойчивость к влажному протиранию (Класс 3). Расход 0,3 л/м2 за 2 слоя.
